Réalisation découpe/usinage dans un assemblage et qui ne se voit pas dans les parts

Message par camille42130 le Mar 24 Nov 2015 - 22:38

Bonjour,

J'aurai aimé avoir un astuce pour pouvoir dans un assemblage faire un troue ou autre découpe sans que cela s'affiche dans mon parts seulement dans le product.

Pour simplifier, j'ai mon product avec plusieur parts dedans que l'on peu assimiler à des bruts avant usinage. Et j'aimerai faire des troues/découpes dans mon product comme si c'étaientt des usinages mais qu'il s'affiche seulement dans mon product et quand j'affiche mes parts seul je ne vois que le brut sans la découpe.


Possible sans utiliser la fao catia?

C'est pour simplifier mon arborescence, au moins je peux faire le plan de mon parts/brut puis le plan de mon products avec ses usinage.

camille42130
timide
timide

Messages : 4
Date d'inscription : 24/11/2015
Localisation : 42

Revenir en haut Aller en bas

Re: Réalisation découpe/usinage dans un assemblage et qui ne se voit pas dans les parts

Message par lumpazepfel le Mer 25 Nov 2015 - 0:29

Bonjour,

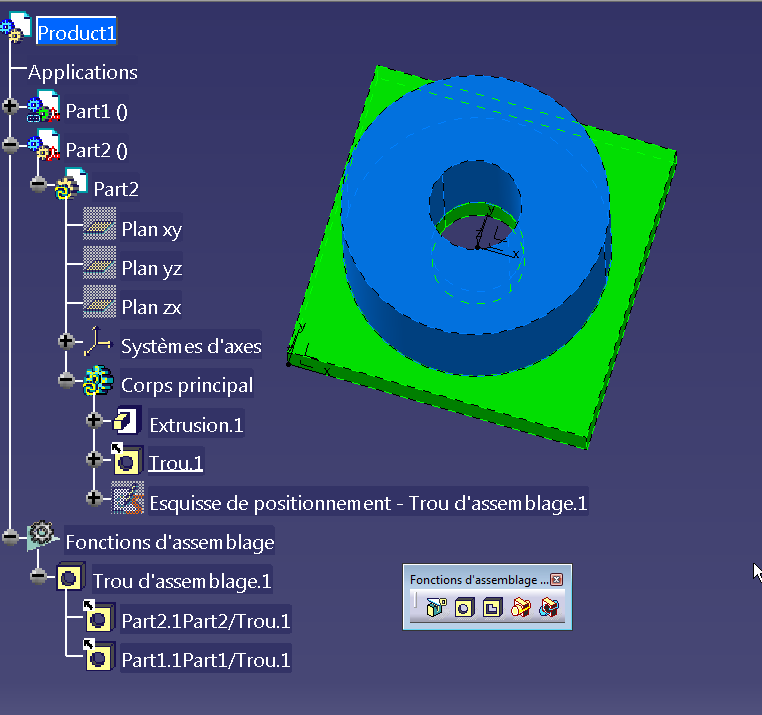

Tu peux utiliser les fonctions d'assemblage dans le CATProduct, mais elles vont te créer les trous dans chaque Part:



Pour les pièces moulées j'utilise une part avec un corps de pièce pour le brute, le corps principal pour l'usinage et une fonction booléenne pour le tout.

Voici les étapes:

-Créer un corps de pièce "Brut de fonderie"
-Déssiner la forme brute dans ce corps
-Assembler ce corps au corps principal (fonction booléenne)
-Créer les usinages à la suite

Pour la mise en plan du brute, il suffit de sélectionner le corps de pièce "Brut" dans l'arbre avant de choisir le plan de projection
avatar
lumpazepfel
actif
actif

Messages : 141
Date d'inscription : 03/11/2015
Localisation : Ensisheim

Revenir en haut Aller en bas
