problème engrenage conique
Bonjour
J'ai un projet sur catia et je bloque sur une pièce, c'est un engrenage conique à denture droite. Mon prof m'a dit de faire le profil du cône en esquisse, de faire une révolution, tracer une droite avec un certain angle pour donner la direction de la gorge, faire un plan normal à cette droite, dessiner en esquisse sur ce plan la forme du creux puis utiliser l'outil gorge.
J'ai tracé 3 droites, une avec l'angle de cône de tête, une avec l'angle de cône de pied et une avec l'angle primitif. J'ai utilisé celle du primitif pour faire le plan. Mon problème c'est que je ne vois pas comment faire l'esquisse du creux.
ma pièce:

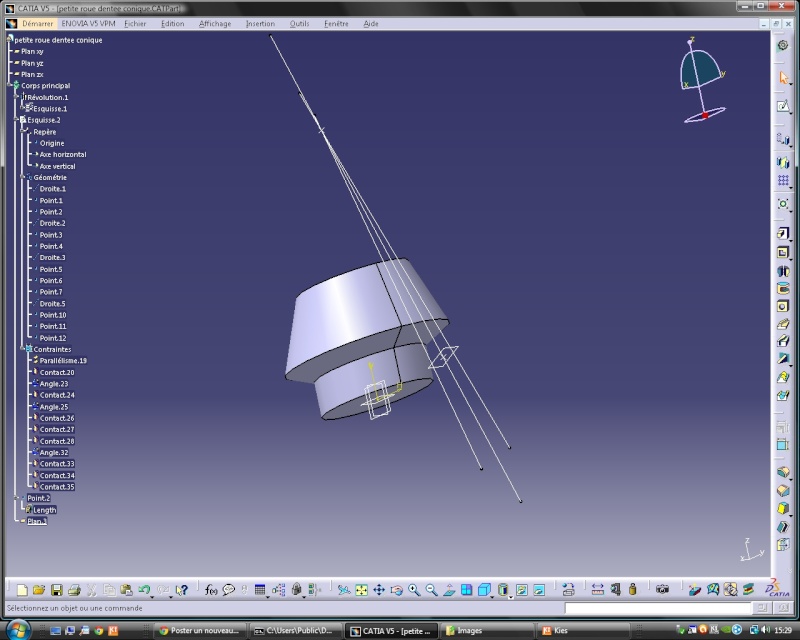

ce que j'ai fait sur catia:
merci d'avance pour vos réponses
J'ai un projet sur catia et je bloque sur une pièce, c'est un engrenage conique à denture droite. Mon prof m'a dit de faire le profil du cône en esquisse, de faire une révolution, tracer une droite avec un certain angle pour donner la direction de la gorge, faire un plan normal à cette droite, dessiner en esquisse sur ce plan la forme du creux puis utiliser l'outil gorge.
J'ai tracé 3 droites, une avec l'angle de cône de tête, une avec l'angle de cône de pied et une avec l'angle primitif. J'ai utilisé celle du primitif pour faire le plan. Mon problème c'est que je ne vois pas comment faire l'esquisse du creux.
ma pièce:
ce que j'ai fait sur catia:
merci d'avance pour vos réponses
vincent76- timide
- Messages : 8
Date d'inscription : 29/12/2012
Localisation : Le Havre
Re: problème engrenage conique
Pas mal moi j'aurai tout en multi section directement premiere esquisse directement est les engrenages deuxieme pareille et ensuite le dessous.
Maintenant comme tu es partie tu ferai mieu de faire l'inverse.
Je m'explique tu fais clique droit sur ton corps principal ensuite insertion corps tu refait une esquisse de ce que tu veux ajouter ou enlever (les dents de l'engrenage) une fois que c'est fait tu extrude ton esquisse tu devrai avoir les deux corps qui s'entre croise.
Pour finir clic droit sur le corps que tu vien de faire dans les opérations boléen enlever si tu veux supprimé et ajouter pour fusioné les corps
voila c'est fait si tu veux plus d'info n'hésite pas si tu veux un image exemple de ce que se donne envoie moi ton mail ca m'a pris 5 min pour avoir la forme de l'engrenage tu rajoute les cotes ca fera 10min
Maintenant comme tu es partie tu ferai mieu de faire l'inverse.
Je m'explique tu fais clique droit sur ton corps principal ensuite insertion corps tu refait une esquisse de ce que tu veux ajouter ou enlever (les dents de l'engrenage) une fois que c'est fait tu extrude ton esquisse tu devrai avoir les deux corps qui s'entre croise.
Pour finir clic droit sur le corps que tu vien de faire dans les opérations boléen enlever si tu veux supprimé et ajouter pour fusioné les corps
voila c'est fait si tu veux plus d'info n'hésite pas si tu veux un image exemple de ce que se donne envoie moi ton mail ca m'a pris 5 min pour avoir la forme de l'engrenage tu rajoute les cotes ca fera 10min
pr0xx- timide
- Messages : 14
Date d'inscription : 24/10/2011
Age : 33
Localisation : alsace
Re: problème engrenage conique
Tu peux dessiner une dent et faire une répétition circulaire.
Voir ici
Voir ici
Invité- Invité
Re: problème engrenage conique
Moi je suis partie avec les dents dans l'esquisse en multi section voila ce que ca donne
https://i.servimg.com/u/f11/18/05/69/61/1215.jpg
https://i.servimg.com/u/f11/18/05/69/61/1215.jpg
pr0xx- timide
- Messages : 14
Date d'inscription : 24/10/2011
Age : 33
Localisation : alsace
Re: problème engrenage conique
Tout d'abord merci pour vos réponses, je suis bloqué depuis un moment !
Je vais peut-être essayer avec le multi-sections, ça fait plusieurs fois que j'en entend parler mais je ne sais toujours pas m'en servir. Je n'ai très bien compris ton message pr0xx, je dois faire deux esquisses sur 2 plans parallèles, utiliser l'outil multi-sections, créer un cône, une esquisse de la denture, encore multi-sections puis créer un cylindre en dessous. J'ai bon ?
Je vais peut-être essayer avec le multi-sections, ça fait plusieurs fois que j'en entend parler mais je ne sais toujours pas m'en servir. Je n'ai très bien compris ton message pr0xx, je dois faire deux esquisses sur 2 plans parallèles, utiliser l'outil multi-sections, créer un cône, une esquisse de la denture, encore multi-sections puis créer un cylindre en dessous. J'ai bon ?
vincent76- timide
- Messages : 8
Date d'inscription : 29/12/2012
Localisation : Le Havre
