Assemblage générique
Bonjour,
Je suis actuellement sur un projet et j'aimerais savoir s'il est possible d'effectuer un assemblage générique et de créer différentes déclinaisons de cet assemblage.
Je m'explique: Je crée un assemblage qui est mon point de départ et je dois le mettre en plan sous différentes positions (et avec des contraintes différentes).
Je cherche a effectuer plusieurs vues différentes (une position ouverte de mon assemblage et une position fermée) tout en gardant les liens de mise à jour.
De plus j'aimerais que, lors de la modification de mon assemblage général, toutes les déclinaisons se modifient également
Je ne sais pas si je suis clair, n'hésitez pas à me dire si vous souhaitez de plus amples informations..
Cordialement
RAZMO
Je suis actuellement sur un projet et j'aimerais savoir s'il est possible d'effectuer un assemblage générique et de créer différentes déclinaisons de cet assemblage.
Je m'explique: Je crée un assemblage qui est mon point de départ et je dois le mettre en plan sous différentes positions (et avec des contraintes différentes).
Je cherche a effectuer plusieurs vues différentes (une position ouverte de mon assemblage et une position fermée) tout en gardant les liens de mise à jour.
De plus j'aimerais que, lors de la modification de mon assemblage général, toutes les déclinaisons se modifient également
Je ne sais pas si je suis clair, n'hésitez pas à me dire si vous souhaitez de plus amples informations..
Cordialement
RAZMO
Razmoket- timide
- Messages : 5
Date d'inscription : 23/03/2016
Localisation : 88
Re: Assemblage générique
Bonjour,
Il faut utiliser l'outil "scene"dans ton CATProduct :
Si tu veux que se scène se mette à jour avec le CATProduct, il faut prendre la scéne à surcharge partielle.
Pour ton exemple, si tu veux représenter les positions ouverte et fermée:
-tu contraints ton assemblage
-tu le mets en position ouverte
-tu crées ta scène partielle (que tu peux renommer "position ouverte")
-dans la scène tu applique une surcharge en position sur les éléments mobiles et tu ressorts de la scène
-tu remets le Product en position fermée
Dans on CATDrawing tu pourra projeté ton CATPRoduct pour la position fermée et la scène pour l'autre position: pour cela il faut sélectionner la scène dans l'arbre avant de choisir le plan de projection.
Je sais pas si mes explications sont très claires mais tu peux consulter l'aide CATIA elle est pas mal sur ce sujet.
Il faut utiliser l'outil "scene"dans ton CATProduct :
Si tu veux que se scène se mette à jour avec le CATProduct, il faut prendre la scéne à surcharge partielle.
Pour ton exemple, si tu veux représenter les positions ouverte et fermée:
-tu contraints ton assemblage
-tu le mets en position ouverte
-tu crées ta scène partielle (que tu peux renommer "position ouverte")
-dans la scène tu applique une surcharge en position sur les éléments mobiles et tu ressorts de la scène
-tu remets le Product en position fermée
Dans on CATDrawing tu pourra projeté ton CATPRoduct pour la position fermée et la scène pour l'autre position: pour cela il faut sélectionner la scène dans l'arbre avant de choisir le plan de projection.
Je sais pas si mes explications sont très claires mais tu peux consulter l'aide CATIA elle est pas mal sur ce sujet.
lumpazepfel- Fédérateur
- Messages : 319
Date d'inscription : 02/11/2015
Localisation : Ensisheim
Re: Assemblage générique
Bonjour,
Merci pour ta réponse Marc .
Ce que je n'arrive pas à saisir c'est la différence entre scène partielle et scène complète?
De plus, ayant fait quelques tests je me rend compte que je n'arrive pas à supprimer les scènes qui sont erronées. Une méthode ?
Enfin, est-il possible de cacher certaines pièces et d'en assembler d'autres pour avoir deux positions possibles (ouvert et fermé) mais aussi plusieurs configurations différentes ?
Je m'explique: l'assemblage dispose de plusieurs mandrins et je dois effectuer une mise en plan de la machine pour chaque mandrin. est il possible de les inter changer et de les mettre dans le no-show pour éviter de les discerner dans la mise en plan ?
Cela me permettrait de n'avoir qu'un seul assemblage pour un seul plan d'ensemble...
Cordialement
RAZMO
Merci pour ta réponse Marc .
Ce que je n'arrive pas à saisir c'est la différence entre scène partielle et scène complète?
De plus, ayant fait quelques tests je me rend compte que je n'arrive pas à supprimer les scènes qui sont erronées. Une méthode ?
Enfin, est-il possible de cacher certaines pièces et d'en assembler d'autres pour avoir deux positions possibles (ouvert et fermé) mais aussi plusieurs configurations différentes ?
Je m'explique: l'assemblage dispose de plusieurs mandrins et je dois effectuer une mise en plan de la machine pour chaque mandrin. est il possible de les inter changer et de les mettre dans le no-show pour éviter de les discerner dans la mise en plan ?
Cela me permettrait de n'avoir qu'un seul assemblage pour un seul plan d'ensemble...
Cordialement
RAZMO
Razmoket- timide
- Messages : 5
Date d'inscription : 23/03/2016
Localisation : 88
Re: Assemblage générique
Re-bonjour,
J'ai trouvé comment les supprimer dans l'arbre -> applications
J'ai trouvé comment les supprimer dans l'arbre -> applications
Razmoket- timide
- Messages : 5
Date d'inscription : 23/03/2016
Localisation : 88
Re: Assemblage générique
Salut,
La principale différence entre scène complète et partielle est que tu ne peux plus modifier une scène complète, il faut la supprimer et la refaire. La scène partielle peut évoluée mais c'est un peu plus lourd à utiliser.
Avec scène complète
Si ton assemblage se compose de 3 mandrins, tu caches les mandrins 1 et 2 et tu crées une scène mandrin 3 puis tu sorts de la scène
tu caches les mandrins 1 et 3 et tu crées une scène mandrin 2 puis tu sorts de la scène.
tu caches les mandrins 2 et 3 dans le Product.
tu pourra créer une vue du product avec uniquement le mandrin 1, et une vue de chaque scène (en la sélectionnant dans l'arbre sous application).

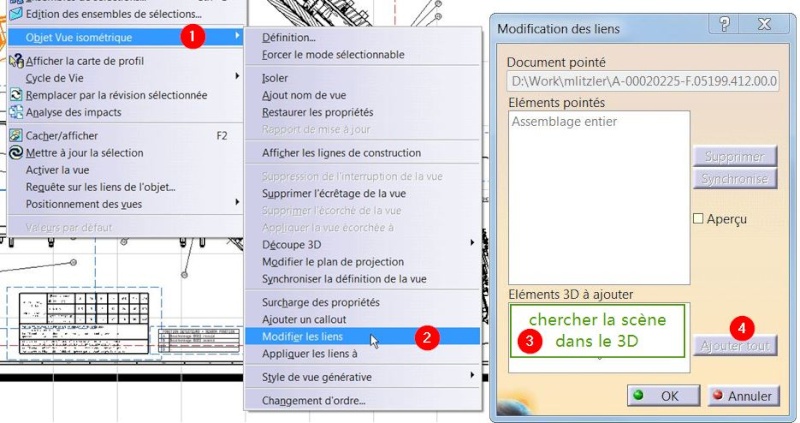

Tu peux également faire pointer une vue déjà existante sur une scène (ou changer de scène) avec clic droit sur la vue ->Objet vue.. ->Modifier les liens ensuite tu sélectionnes ta scène dans le Product et "Ajouter tout"
Voilà j'espère que ça pourra t'aider.
La principale différence entre scène complète et partielle est que tu ne peux plus modifier une scène complète, il faut la supprimer et la refaire. La scène partielle peut évoluée mais c'est un peu plus lourd à utiliser.
Avec scène complète
Si ton assemblage se compose de 3 mandrins, tu caches les mandrins 1 et 2 et tu crées une scène mandrin 3 puis tu sorts de la scène
tu caches les mandrins 1 et 3 et tu crées une scène mandrin 2 puis tu sorts de la scène.
tu caches les mandrins 2 et 3 dans le Product.
tu pourra créer une vue du product avec uniquement le mandrin 1, et une vue de chaque scène (en la sélectionnant dans l'arbre sous application).
Tu peux également faire pointer une vue déjà existante sur une scène (ou changer de scène) avec clic droit sur la vue ->Objet vue.. ->Modifier les liens ensuite tu sélectionnes ta scène dans le Product et "Ajouter tout"
Voilà j'espère que ça pourra t'aider.
lumpazepfel- Fédérateur
- Messages : 319
Date d'inscription : 02/11/2015
Localisation : Ensisheim
Re: Assemblage générique
Bonjour,
Je vous remercie vivement pour les informations apportées et le temps passé sur les questions posées.
Vous avez correctement répondu à mes questions et je vous remercie de m'avoir aidé dans mon projet!
Je vous souhaite une bonne journée
Je vous remercie vivement pour les informations apportées et le temps passé sur les questions posées.
Vous avez correctement répondu à mes questions et je vous remercie de m'avoir aidé dans mon projet!
Je vous souhaite une bonne journée
Razmoket- timide
- Messages : 5
Date d'inscription : 23/03/2016
Localisation : 88
