Paramètres catia via table de paramétrages excel Empty Paramètres catia via table de paramétrages excel

Message par aurelu Ven 28 Oct 2016 - 8:25

Bonjour à tous,

Je dispose de 5 paramètres pilotes dans une catpart issus d'une table de paramétrage EXCEL :
- Diamètre pour le 3D = 12.4
- Nombre de spires = 7
- Diamètre de fil = 2.6
- Matière = XC80
- Longueur pour le 3D = 28600.000 mm

Vous remarquerez que tous les paramètres n'ont pas d'unités d'affichées à part "Longueur pour le 3D". Je voudrais que Catia m'affiche "Longueur pour le 3D = 28.6" et pas 28600 mm

Ce sont tous des paramètres de type longueur à valeur simple.

Ca serait super si vous pouviez m'aider car je galère à trouver une solution sachant que je n'ai pas rencontré de soucis avec les autres paramètres.

D'avance merci à ceux qui prendront un peu de leur temps pour répondre à ce sujet.

aurelu
timide
timide

Messages : 5
Date d'inscription : 27/10/2016
Localisation : Saint-Ouen

Revenir en haut Aller en bas

Paramètres catia via table de paramétrages excel Empty Re: Paramètres catia via table de paramétrages excel

Message par lumpazepfel Ven 28 Oct 2016 - 11:52

Bonjour,

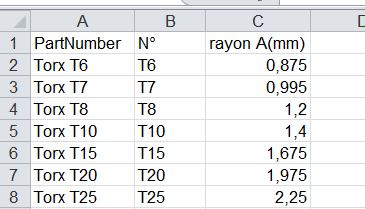

Il faut préciser, dans l'entête des colonnes Excel, l'unité des dimensions sinon la valeur est convertie avec l'unité réglée dans les options de CATIA (souvent le mètre pour les longueurs)
Exemple :

Paramètres catia via table de paramétrages excel Micros10
lumpazepfel
lumpazepfel
Fédérateur
Fédérateur

Messages : 315
Date d'inscription : 02/11/2015
Localisation : Ensisheim

Revenir en haut Aller en bas

Paramètres catia via table de paramétrages excel Empty Re: Paramètres catia via table de paramétrages excel

Message par aurelu Ven 28 Oct 2016 - 13:27

Merci de votre réponse Marc,

J'ai rajouté une ligne dans ma table EXCEL pour les entêtes avec : "Type de para" et "Valeur (mm)"

Mais pas de changement :/

Je n'ai pas du bien comprendre votre explication

aurelu
timide
timide

Messages : 5
Date d'inscription : 27/10/2016
Localisation : Saint-Ouen

Revenir en haut Aller en bas

Paramètres catia via table de paramétrages excel Empty Re: Paramètres catia via table de paramétrages excel

Message par lumpazepfel Mer 2 Nov 2016 - 20:09

Bonjour Aurélien,

As tu une colonne "PartNumber" dans ta table?
Peux tu poster une capture d'écran de ta table et des paramètres de ta¨Part?
Sinon pour ne pas avoir de problème de compatibilité entre les paramètres CATIA et la table, il vaut mieux créer la table à partir de ta Part et de compléter les valeurs par la suite.
lumpazepfel
lumpazepfel
Fédérateur
Fédérateur

Messages : 315
Date d'inscription : 02/11/2015
Localisation : Ensisheim

Revenir en haut Aller en bas

Paramètres catia via table de paramétrages excel Empty Re: Paramètres catia via table de paramétrages excel

Message par aurelu Lun 7 Nov 2016 - 11:32

Bonjour lumpazepfel,

Je n'ai pas de PartNumber dans ma table

Par contre je n'arrive pas à insérer d'images, je suis tout nouveau dans ce forum je ne connais pas encore toutes les fonctionnalités. Quand je clique sur insérer une image je ne peux qu'insérer à partir de lien URL. Or mes images sont sur mon ordi.

Peux-tu m'aider ?

Désolé de ne répondre que maintenant, je n'avais pas mon ordinateur à disposition la semaine dernière...

aurelu
timide
timide

Messages : 5
Date d'inscription : 27/10/2016
Localisation : Saint-Ouen

Revenir en haut Aller en bas

Paramètres catia via table de paramétrages excel Empty Re: Paramètres catia via table de paramétrages excel

Message par lumpazepfel Lun 7 Nov 2016 - 12:16

Salut,

1.Tu dois Héberger ton image (inscription sur le site servimg.com nécessaire)
2.Choisir ton image que tu as stockée
3.cliquer sur "Tout envoyer"
4.cliquer sur "Tout insérer"
Paramètres catia via table de paramétrages excel Insere12
lumpazepfel
lumpazepfel
Fédérateur
Fédérateur

Messages : 315
Date d'inscription : 02/11/2015
Localisation : Ensisheim

Revenir en haut Aller en bas

Paramètres catia via table de paramétrages excel Empty Re: Paramètres catia via table de paramétrages excel

Message par aurelu Lun 7 Nov 2016 - 13:22

Ok merci, le problème c'est que mon entreprise a restreint l'accessibilité à certains sites et j'ai l'impression que celui-ci n'est pas accessible...

aurelu
timide
timide

Messages : 5
Date d'inscription : 27/10/2016
Localisation : Saint-Ouen

Revenir en haut Aller en bas

Paramètres catia via table de paramétrages excel Empty Re: Paramètres catia via table de paramétrages excel

Message par lumpazepfel Mar 8 Nov 2016 - 20:55

Salut,

As tu résolu ton problème?
Sinon non, recopie exactement le contenu des 2 premières lignes de ton tableau Excel.
lumpazepfel
lumpazepfel
Fédérateur
Fédérateur

Messages : 315
Date d'inscription : 02/11/2015
Localisation : Ensisheim

Revenir en haut Aller en bas
